直線電機和光柵尺的精度決定了整個系統的定位精度。光柵尺是由光源、電容、標度光柵、指示光柵和硅光電池組成的高精度直線位移傳感器。光柵尺是數控機床閉環控制系統中應用最廣泛的測量裝置。一般情況下，光柵尺的長度由兩個不同的光柵尺組成，只要主光柵或光柵安裝在機器運動部件上，即指示光柵和光源。

　　什么是直線電機定位精度？

　　定位精度：數控工作臺組件在要求的端點實際達到的位置精度。實際位置與理想位置之間的誤差稱為定位誤差。定位精度是指被測機床在數控裝置控制下運動的精度。根據所測得的定位精度，可以判斷機床在自動加工過程中工件的最佳加工精度。重復定位精度是指在數控機床上重復運行相同的程序代碼所獲得的位置精度的一致性程度。切削精度是對機床在切削條件下的幾何精度和定位精度的綜合檢驗。上述精度主要是由數控系統和機床制造商在制造過程和機床安裝調試過程中保證的。

　　什么是直線電機重復定位精度：

　　可重復定位精度：指車床滑塊或大托盤在一定范圍內（一般為200-300mm）往復運動7次所檢測到的精度。重復定位精度受伺服系統特性、進給系統間隙和剛度、摩擦特性等因素的影響。在一般情況下，重復定位精度是一種具有正態分布的偶然誤差，它影響著一批零件加工的一致性，是一個非常重要的精度指標。

　　為了更好地理解定位精度和重復定位精度的區別，我們舉一個例子：

　　定位精度：

　　例如，你要求一個軸移動100毫米，結果實際上它移動了100.01,額外的0.01是定位精度。

　　重復定位精度：

　　假設你讓一個軸移動100mm,結果第一次，它實際上走了100.01,它重復同樣的動作，走了99.兩者的誤差為0.02,即重復定位精度。

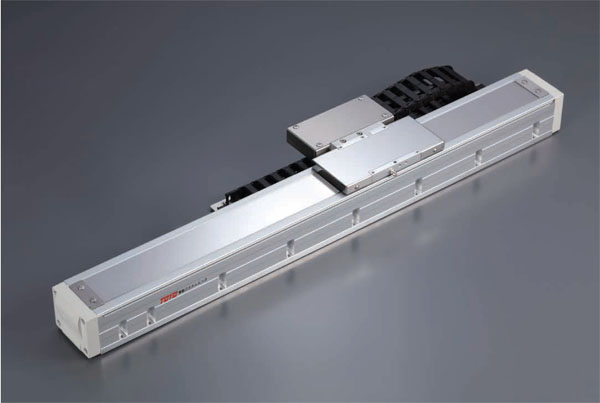

　　通懋電機標準u型直線電機峰值推力可達2600N,連續推力可達750N.定位精度可達0.5um,可兼容多品牌運動控制器和驅動。
